커패시터(Capacitor)란 무엇인가?
커패시터(Capacitor)는 전기를 저장하고 방출하는 역할을 하는 에너지 저장 장치입니다. 커패시터는 두 개의 도체(플레이트) 사이에 절연체(디엘렉트릭)를 삽입한 구조로, 전압을 가하면 전자를 저장했다가 필요할 때 방출할 수 있습니다. 이 기능 때문에 커패시터는 전자 회로에서 전기 에너지를 잠시 저장하고, 급격한 전압 변동을 방지하거나, 전류 흐름을 조절하는 등 여러 가지 용도로 사용됩니다.
커패시터의 기본 원리
커패시터는 전압이 걸릴 때 두 도체에 서로 다른 극성의 전하가 축적되어 전기장이 형성됩니다. 커패시터에 저장된 전하의 양은 커패시터의 정전 용량(Capacitance)에 비례하며, 단위는 패럿(Farad, F)입니다. 정전 용량이 클수록 더 많은 전기를 저장할 수 있습니다.

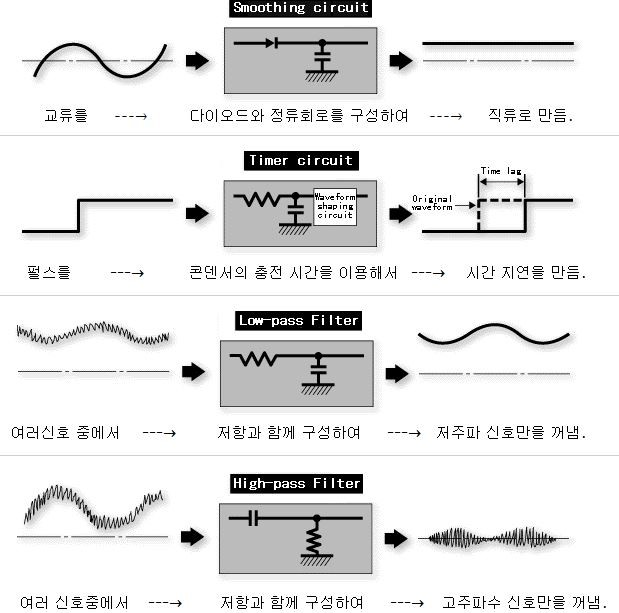

커패시터의 주요 역할
- 전기 에너지 저장: 커패시터는 짧은 시간 동안 전기 에너지를 저장할 수 있습니다. 이 저장된 전기를 필요할 때 빠르게 방출하여 회로에 에너지를 공급합니다.
- 전압 안정화: 전압이 급격하게 변동할 때 커패시터는 이를 완화해주는 역할을 합니다. 전원 공급이 불안정할 때 커패시터는 전압 변화를 흡수해 전자 부품이 손상되는 것을 방지합니다.
- 필터링: 커패시터는 교류(AC)와 직류(DC)를 분리하는 데 사용됩니다. 커패시터는 교류 성분을 통과시키고 직류 성분을 차단하여, 신호에서 불필요한 잡음을 제거하거나 전자 기기의 성능을 향상시킵니다.
- 시간 지연 및 타이밍: RC 회로(저항과 커패시터를 함께 사용)는 시간 지연 효과를 만들어 타이머나 펄스 생성 회로로 사용할 수 있습니다.

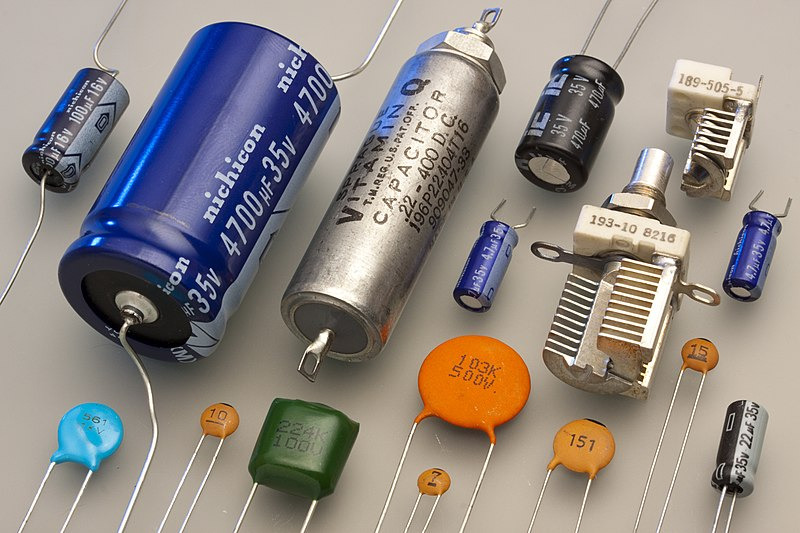

커패시터의 종류
커패시터는 여러 종류가 있으며, 각각의 특성과 용도에 따라 회로에서 다른 방식으로 사용됩니다.

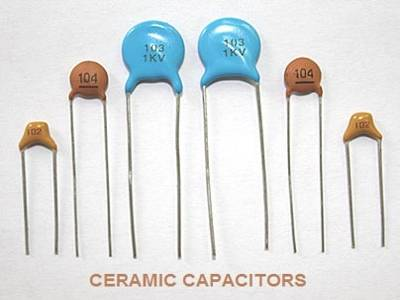

1. 세라믹 커패시터(Ceramic Capacitor)
- 특징: 크기가 작고 저렴하며, 고주파에서 안정적입니다.
- 용도: 고주파 필터, 바이패스 및 디커플링 회로에서 자주 사용됩니다.
- 정전 용량: 보통 pF(피코패럿)에서 μF(마이크로패럿) 범위.
2. 전해 커패시터(Electrolytic Capacitor)
- 특징: 정전 용량이 크고, 극성이 있는 커패시터입니다. 전해액을 사용해 더 많은 전기를 저장할 수 있지만, 극성을 잘못 연결하면 손상될 수 있습니다.
- 용도: 전원 공급 장치에서 전압 안정화 및 디커플링에 많이 사용됩니다.
- 정전 용량: μF에서 수천 μF까지.
3. 탄탈 커패시터(Tantalum Capacitor)
- 특징: 전해 커패시터와 유사하지만, 더 작은 크기에 더 안정적이고 정확한 정전 용량을 제공합니다. 다만, 전압 과부하에 민감할 수 있습니다.
- 용도: 공간이 제한된 고밀도 회로에서 많이 사용됩니다.
- 정전 용량: pF에서 μF까지.
4. 필름 커패시터(Film Capacitor)
- 특징: 절연 필름을 사용해 높은 안정성과 낮은 손실을 제공하며, 고전압 회로에 적합합니다.
- 용도: 신호 필터링, 전압 변동 완화, 고전압 처리 회로에 주로 사용됩니다.
- 정전 용량: 수 nF(나노패럿)에서 μF까지.
5. 슈퍼 커패시터(Super Capacitor)
- 특징: 일반 커패시터에 비해 매우 큰 정전 용량을 가지며, 전지와 비슷한 역할을 할 수 있습니다. 전지보다는 충전 속도가 빠르지만, 저장된 에너지의 지속 시간은 짧습니다.
- 용도: 전력 저장, 빠른 에너지 공급이 필요한 시스템, 예를 들어 전기차의 브레이크 재생 시스템 등에서 사용됩니다.
- 정전 용량: 수패럿(F) 이상.

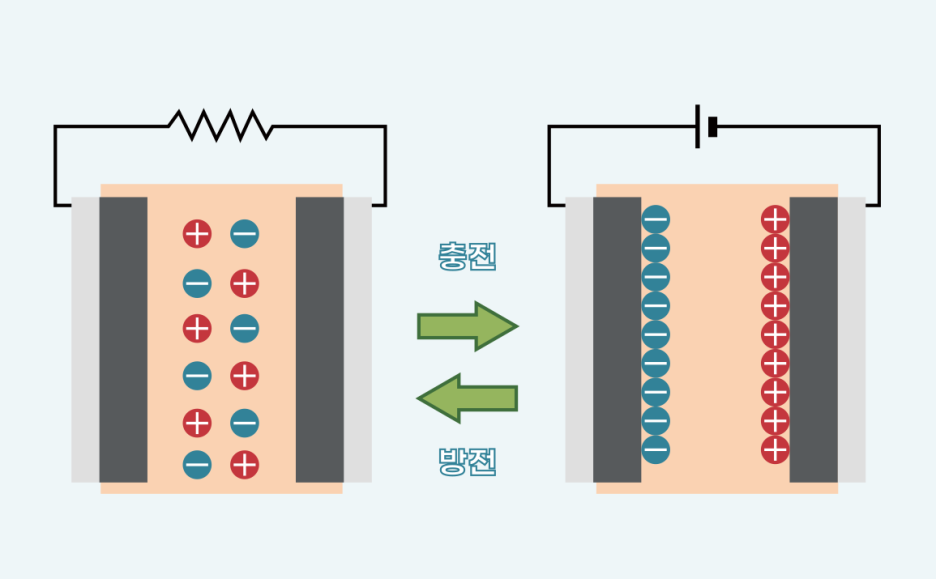

커패시터의 동작 방식
커패시터의 동작은 충전과 방전으로 나눌 수 있습니다.
- 충전: 커패시터가 전원에 연결되면, 플레이트에 전하가 축적되면서 커패시터는 에너지를 저장하게 됩니다. 이때 커패시터의 전압은 점진적으로 증가합니다.
- 방전: 전원에서 커패시터가 분리되면, 커패시터에 축적된 전하가 방출됩니다. 이 방전 과정에서 커패시터는 저장된 에너지를 회로에 공급하게 됩니다.
충전과 방전 속도는 커패시터의 정전 용량과 저항(RC 회로의 저항값)에 의해 결정되며, 시정수(τ, Tau)로 나타낼 수 있습니다. 시정수는 커패시터가 최대 전압의 약 63%까지 충전되거나 방전되는 데 걸리는 시간을 나타냅니다.
- 시정수(τ) 공식: τ=R×C
- R은 저항값(Ω), C는 커패시터의 정전 용량(F)입니다.
