점퍼 케이블(Jumper Cable)이란?

점퍼 케이블(Jumper Cable)은 전자 회로에서 다양한 부품을 연결할 때 사용하는 유연한 전선입니다. 주로 브레드보드아두이노와 같은 전자 회로 구성에서 회로 간의 연결을 빠르고 쉽게 할 수 있도록 도와줍니다. 점퍼 케이블은 양쪽 끝이 단자(핀)로 되어 있어 납땜 없이 브레드보드, 전자 부품, 마이크로컨트롤러 보드 등에 꽂아 사용합니다.






점퍼 케이블의 종류

점퍼 케이블은 핀의 형태에 따라 여러 종류가 있으며, 다양한 회로 연결 방식에 맞게 사용됩니다.

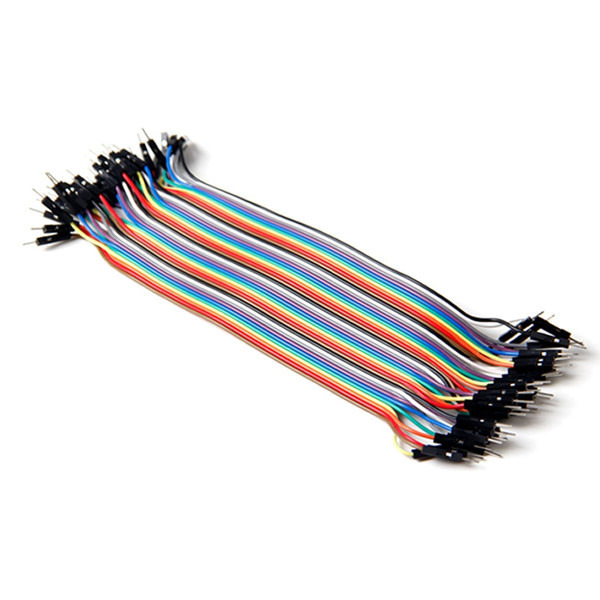

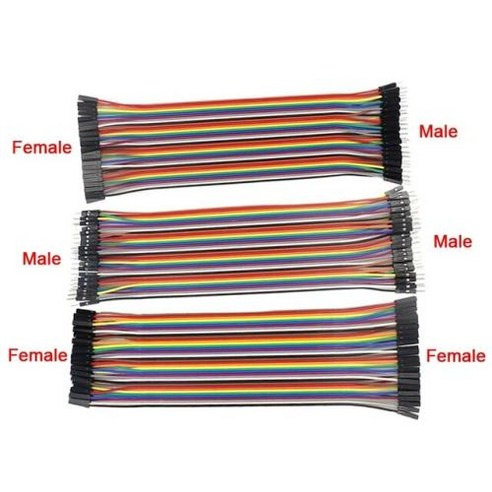

1. Male to Male (수-수):

  • Male to Male 케이블은 양쪽 끝이 수핀으로 되어 있습니다. 이 케이블은 브레드보드 간, 혹은 브레드보드에서 다른 장치(예: 아두이노 보드)로 연결할 때 많이 사용됩니다.
  • 예를 들어, 브레드보드의 두 지점이나 브레드보드와 마이크로컨트롤러 보드의 핀을 직접 연결할 때 유용합니다.



2. Male to Female (수-암):

  • Male to Female 케이블은 한쪽 끝은 수핀, 다른 쪽 끝은 암핀으로 되어 있습니다. 이를 통해 브레드보드의 핀과 전자 부품의 암 커넥터를 연결할 수 있습니다.
  • 예를 들어, 아두이노 보드의 수핀에 연결된 점퍼 케이블을 센서나 모듈의 암 소켓에 꽂을 때 사용됩니다.



3. Female to Female (암-암):

  • Female to Female 케이블은 양쪽 끝이 암핀으로 되어 있습니다. 주로 암 소켓이 있는 전자 부품 간의 연결에 사용됩니다.
  • 예를 들어, 암 소켓을 가진 모듈끼리 연결하거나, 센서와 같은 장치를 직접 연결할 때 유용합니다.






점퍼 케이블의 구조

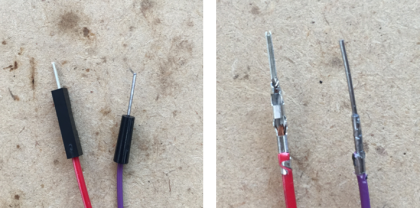

점퍼 케이블은 비교적 단순한 구조로 되어 있으며, 유연한 전선으로 이루어져 있습니다. 이 전선은 절연 재질로 덮여 있어 전기적 단락을 방지하며, 전류가 흐를 수 있는 금속 핀이 양 끝에 부착되어 있습니다.







  • 단자(핀): 금속 핀은 수핀(Male) 또는 암핀(Female) 형태로 제작되며, 사용 용도에 따라 선택할 수 있습니다.
  • 전선: 점퍼 케이블의 길이는 다양한데, 보통 10cm에서 30cm까지 제공되며, 다양한 색상으로 구분되어 회로 구성을 더 쉽게 할 수 있습니다.






점퍼 케이블의 용도







  1. 브레드보드 간 연결: 점퍼 케이블은 브레드보드의 두 지점을 연결하거나, 브레드보드에 있는 부품을 서로 연결하는 데 자주 사용됩니다. 예를 들어, 전원 레일과 회로를 연결하거나 센서를 아두이노와 연결할 때 사용됩니다.

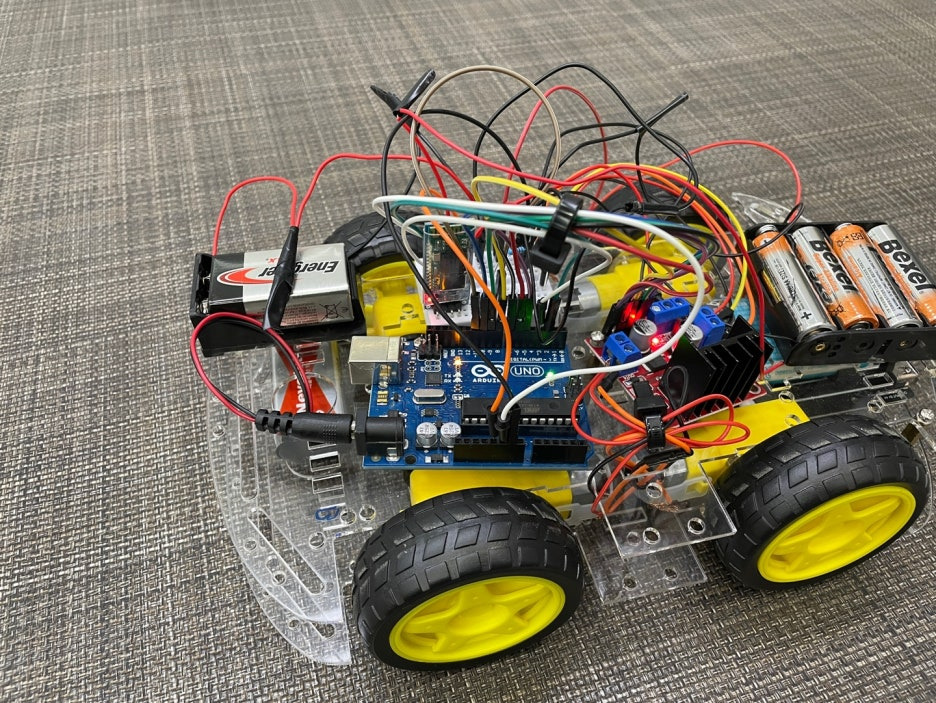

  2. 아두이노와 외부 장치 연결: 아두이노 보드와 LED, 센서, 모터와 같은 외부 장치를 점퍼 케이블을 통해 손쉽게 연결할 수 있습니다. 이 경우 Male to Female 케이블을 사용해 아두이노 보드의 핀과 외부 장치의 커넥터를 연결합니다.
  3. 프로토타입 회로 구성: 납땜이 필요 없기 때문에 점퍼 케이블은 프로토타입 개발에 유용합니다. 회로를 빠르게 설계하고 수정할 수 있으며, 필요에 따라 케이블을 교체하거나 재배치할 수 있습니다.






점퍼 케이블의 장점

  1. 납땜이 필요 없음: 점퍼 케이블은 전자 회로를 쉽게 구성하고 수정할 수 있어 납땜이 필요 없습니다. 납땜에 익숙하지 않은 초보자에게 특히 유용합니다.
  2. 유연성: 다양한 길이와 형태(Male to Male, Male to Female 등)로 제공되기 때문에 회로 구성에 유연하게 사용할 수 있습니다.
  3. 재사용 가능: 점퍼 케이블은 여러 번 재사용할 수 있어, 회로를 수정하거나 새로운 프로젝트를 시작할 때 매우 경제적입니다.
  4. 간편한 회로 구성: 점퍼 케이블을 사용하면 부품을 쉽게 연결하고 다시 분리할 수 있어, 빠르게 회로를 구축하고 테스트할 수 있습니다.
