브레드보드(Breadboard)란?
브레드보드(Breadboard)는 전자 회로를 실험하고 설계할 때 납땜 없이 다양한 부품을 손쉽게 연결할 수 있도록 설계된 재사용 가능한 전자 회로 보드입니다. 회로를 빠르게 구축하고 수정할 수 있어서 초보자부터 전문가까지 널리 사용됩니다. 전자 프로젝트를 프로토타입으로 만들 때, 설계 오류를 쉽게 수정할 수 있는 장점이 있습니다.
브레드보드는 일반적으로 하얀색 플라스틱판으로 되어 있으며, 여러 개의 작은 구멍이 있습니다. 이 구멍들은 내부적으로 금속 클립으로 연결되어 있어 전선이나 전자 부품의 핀을 삽입하면 회로가 형성됩니다. 납땜이 필요 없기 때문에 회로를 쉽게 만들고, 수정하고, 재설계할 수 있습니다.

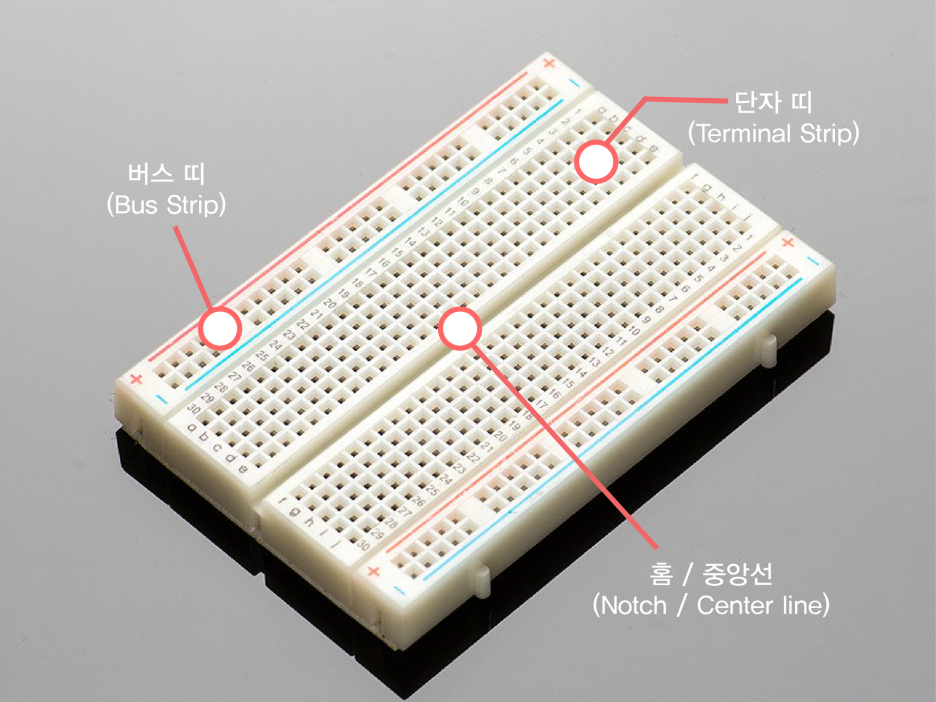

브레드보드의 구조
브레드보드는 주로 두 가지 영역으로 나눌 수 있습니다: 전원 레일(power rail)과 터미널 스트립(terminal strip)입니다.
- 전원 레일 (Power Rail)
브레드보드의 양옆에는 전원 레일이 있습니다. 이 전원 레일은 전원 공급 장치에서 전압(보통 5V 또는 3.3V)과 접지(GND)를 공급받아 회로 전체에 전기를 분배하는 역할을 합니다. 전원 레일은 보통 플러스(+)와 마이너스(-)로 표시되어 있으며, 긴 수평 방향으로 전류가 흐르도록 연결됩니다.
- 빨간색 줄: 보통 전원(+)을 의미하며, 전압을 공급하는 라인입니다.
- 파란색 줄: 보통 접지(GND)를 의미하며, 전자의 흐름이 멈추는 라인입니다.
*빨간색과 파란색은 보여주기 위한 색상 구분일 뿐, 색상과 반대로 연결하여 작동시켜도 아무런 문제가 되지 않습니다.
- 터미널 스트립 (Terminal Strip)
브레드보드 중앙에 위치한 터미널 스트립은 전자 부품을 연결하는 영역입니다. 이 부분에는 전자 부품의 다리(리드)나 점퍼 와이어를 꽂아 회로를 구성할 수 있습니다. 터미널 스트립은 세로로 다섯 개의 구멍이 하나의 라인으로 연결되어 있으며, 같은 라인에 삽입된 부품이나 전선끼리 서로 연결됩니다.
터미널 스트립의 구조:
- 5개의 구멍이 세로로 연결: 각 세로 라인은 내부적으로 금속 클립으로 연결되어 있어, 같은 라인에 있는 핀이나 전선이 서로 연결됩니다.
- 중앙에는 홈이 있어 양쪽을 분리하여 IC 같은 부품을 쉽게 설치할 수 있습니다.
- 중앙 홈 (Center Groove)
브레드보드 중앙에는 IC(집적 회로)를 배치할 수 있는 홈이 있습니다. 이 홈을 통해 IC의 좌우 핀이 서로 접촉되지 않고 분리됩니다. 이렇게 함으로써 IC의 핀들을 별도로 연결할 수 있습니다.

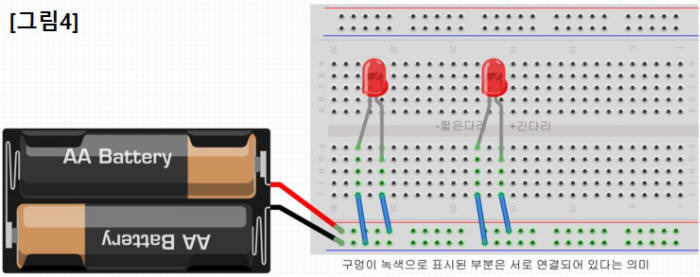

브레드보드 사용법
- 전원 연결: 전원 공급 장치나 배터리에서 브레드보드의 전원 레일에 전원을 연결합니다. 예를 들어, 5V 전원을 제공하고자 한다면 빨간색 라인에 5V, 파란색 라인에 GND를 연결합니다.
- 부품 연결: 브레드보드의 터미널 스트립에 전자 부품(LED, 저항, 트랜지스터 등)을 삽입합니다. 터미널 스트립의 세로 5개 구멍은 내부적으로 연결되어 있어 같은 라인에 삽입된 부품들은 서로 전기적으로 연결됩니다.
- 점퍼 와이어 사용: 점퍼 와이어를 이용해 부품 간의 전기적 연결을 만듭니다. 점퍼 와이어는 유연한 전선으로, 브레드보드의 구멍에 쉽게 꽂아서 사용합니다.
- 회로 테스트: 브레드보드를 사용하면 납땜 없이 회로를 빠르게 설계하고 테스트할 수 있습니다. 만약 회로가 제대로 작동하지 않으면 부품을 쉽게 재배치하거나 교체할 수 있습니다.
