1. 아두이노란 무엇인가?
아두이노(Arduino)는 오픈소스 하드웨어 및 소프트웨어 플랫폼으로, 다양한 전자 프로젝트를 쉽게 구현할 수 있도록 돕는 툴입니다. 전자공학 및 프로그래밍에 대한 깊은 지식이 없더라도 손쉽게 프로토타입을 제작하고, 다양한 센서와 액추에이터를 제어할 수 있습니다. 아두이노 보드는 저렴하면서도 사용하기 쉬워 교육용, 취미용, 프로토타입 제작 등 다양한 용도로 활용되고 있습니다.
오픈소스 하드웨어(Open Source Hardware)란 무엇인가?
오픈소스 하드웨어(Open Source Hardware)란 설계, 회로도, 부품 목록 등 제품의 기술적 정보가 공개되어 누구나 해당 정보를 자유롭게 사용하고 수정할 수 있는 하드웨어를 말합니다. 오픈소스 하드웨어는 소프트웨어의 오픈소스 개념을 하드웨어에 적용한 것으로, 일반적으로 복제, 개선, 재배포가 자유롭게 허용됩니다.
이 개념은 사용자가 하드웨어를 자유롭게 활용하고 커스터마이징할 수 있게 하여, 창의적인 제품 개발을 촉진하고 혁신적인 아이디어를 널리 공유하도록 장려하는 목적을 가지고 있습니다. 대표적인 오픈소스 하드웨어 프로젝트로는 아두이노(Arduino), 라즈베리 파이(Raspberry Pi) 등이 있습니다.
2. 아두이노 보드의 종류
아두이노는 여러 가지 종류의 보드를 제공하는데, 각 보드는 특정한 프로젝트와 용도에 맞게 설계되었습니다. 대표적인 보드로는 다음과 같은 것들이 있습니다.

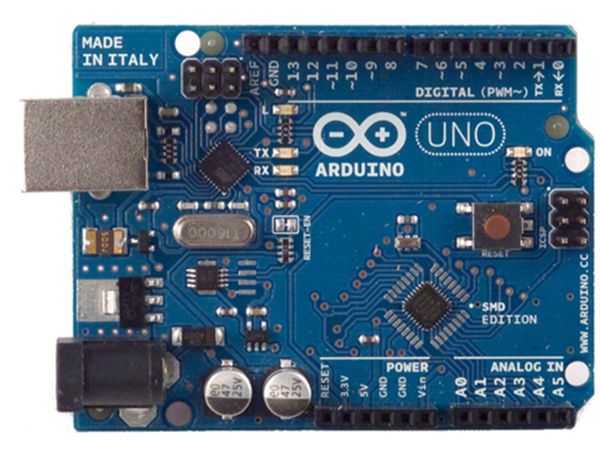

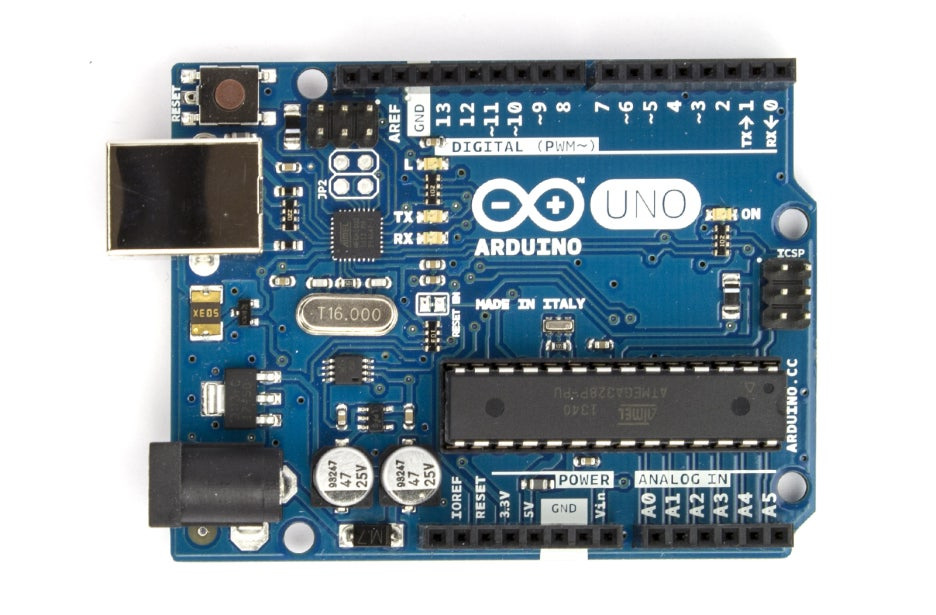

- Arduino Uno: 가장 인기 있는 보드로, 초보자에게 적합하며 대부분의 프로젝트에서 사용 가능합니다.

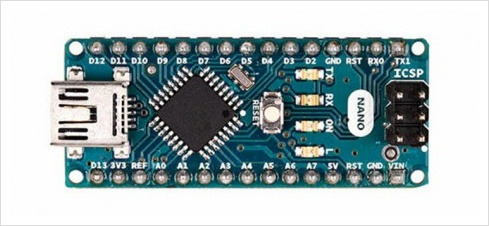

- Arduino Nano: 크기가 작고, 휴대성이 뛰어난 보드로, 소형 프로젝트에 적합합니다.

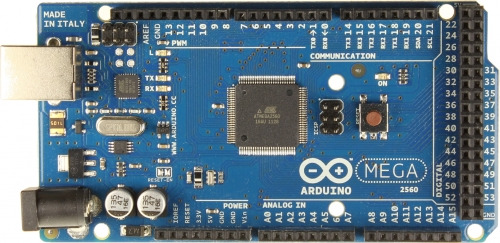

- Arduino Mega: 더 많은 입력 및 출력 핀을 제공하여 복잡한 프로젝트에서 사용됩니다.

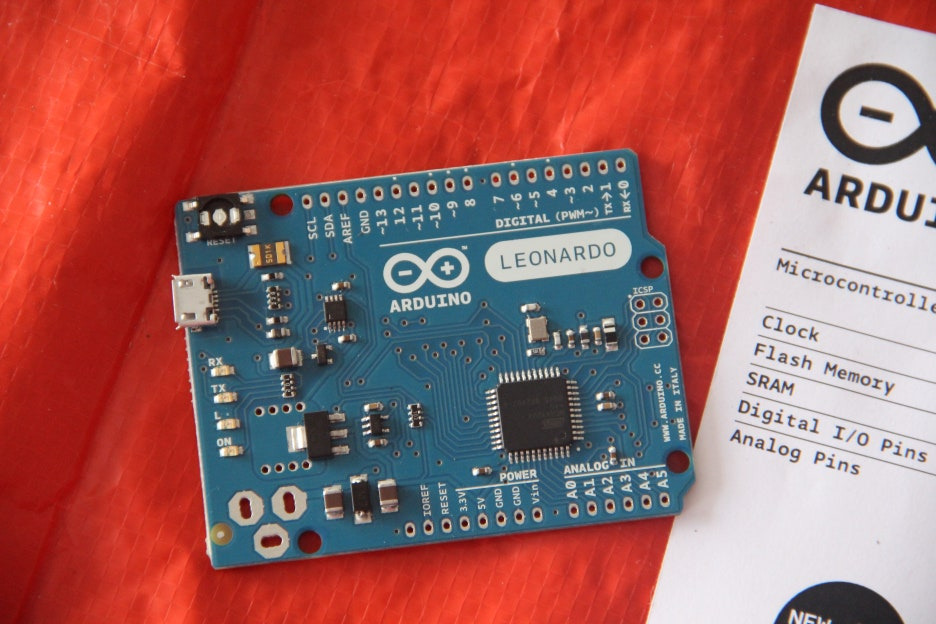

- Arduino Leonardo: USB로 직접 컴퓨터에 연결하여 키보드나 마우스 역할을 할 수 있는 보드입니다.

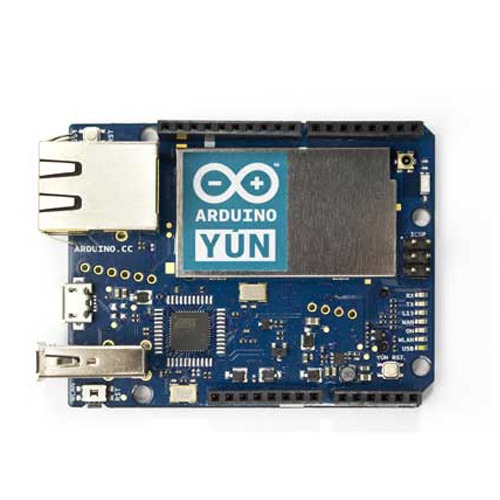

- Arduino Yun: 아두이노와 리눅스 기반의 네트워크 연결 기능을 결합한 보드로 네트워크 연결과 IoT(사물 인터넷) 프로젝트에 매우 적합하며, 특히 Wi-Fi를 통한 인터넷 연결을 쉽게 구현할 수 있는 것이 특징입니다.
3. 아두이노 보드의 기본 구성 요소
아두이노 보드는 기본적으로 마이크로컨트롤러(Microcontroller)와 주변 부품으로 구성되어 있습니다. 이를 통해 입력과 출력을 처리하고, 프로그래밍된 명령에 따라 작동합니다. 이제 아두이노 보드의 주요 구성 요소를 살펴보겠습니다.
3.1. 마이크로컨트롤러 (Microcontroller)
아두이노 보드의 핵심은 ATmega328P와 같은 마이크로컨트롤러입니다. 마이크로컨트롤러는 아두이노에 전송된 코드를 실행하며, 다양한 주변 장치와 상호작용할 수 있도록 합니다. 플래시 메모리, SRAM, EEPROM 등으로 나누어진 메모리를 사용하여 프로그램을 저장하고 데이터를 처리합니다.
마이크로컨트롤러(Arduino Microcontroller)란?
아두이노 보드의 핵심은 마이크로컨트롤러(Microcontroller)입니다. 마이크로컨트롤러는 컴퓨터의 중앙 처리 장치(CPU), 메모리, 입출력 장치(I/O)를 하나의 칩에 통합한 작은 컴퓨터입니다. 아두이노 보드에서는 마이크로컨트롤러가 모든 계산과 처리, 외부 장치 제어를 담당하며, 사용자가 작성한 프로그램을 실행합니다.
아두이노에서 사용하는 대표적인 마이크로컨트롤러는 ATmega328P(Arduino Uno에서 사용), ATmega32U4(Arduino Leonardo, Arduino Micro에서 사용), 그리고 SAM3X8E(Arduino Due에서 사용) 등이 있습니다.

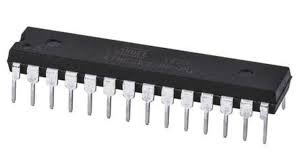

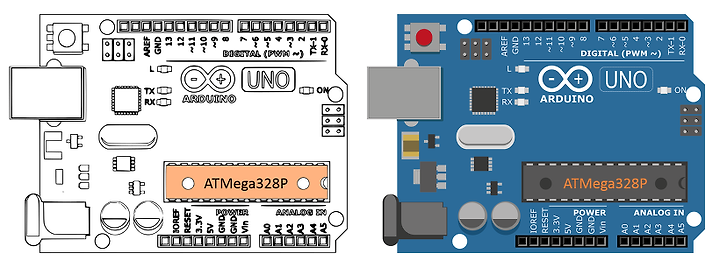

ATmega328P (Arduino Uno, Nano, Pro Mini)
- 제조사: Atmel (현재는 Microchip이 인수)
- 클록 속도: 16MHz
- 플래시 메모리: 32KB
- SRAM: 2KB
- EEPROM: 1KB
- 입출력 핀: 디지털 I/O 핀 14개(6개는 PWM 출력 가능), 아날로그 입력 핀 6개
ATmega328P는 아두이노 Uno와 Nano 같은 보드에서 가장 널리 사용되는 마이크로컨트롤러입니다. 16MHz 클록 속도로 작동하며, 플래시 메모리 32KB, SRAM 2KB, EEPROM 1KB로 간단한 프로그래밍 작업에 충분합니다. 이 마이크로컨트롤러는 저전력 소비와 작은 크기 덕분에 다양한 DIY 프로젝트와 프로토타입 제작에 적합합니다.

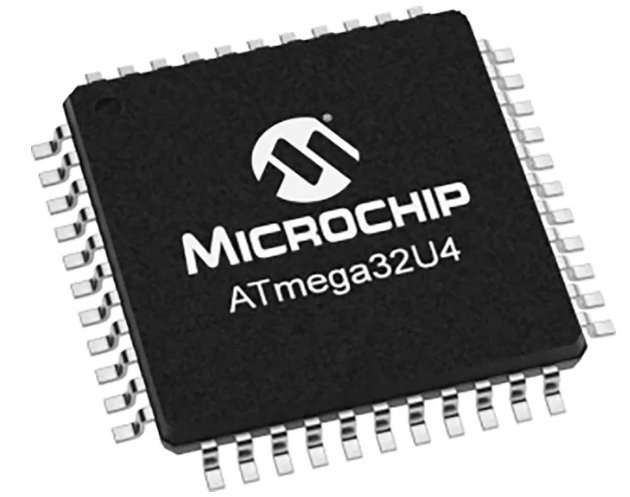

ATmega32U4 (Arduino Leonardo, Arduino Micro)
- 제조사: Atmel (Microchip)
- 클록 속도: 16MHz
- 플래시 메모리: 32KB
- SRAM: 2.5KB
- EEPROM: 1KB
- 입출력 핀: 디지털 I/O 핀 20개(7개는 PWM 출력 가능), 아날로그 입력 핀 12개
ATmega32U4는 아두이노 Leonardo와 Micro 같은 보드에 사용됩니다. 이 마이크로컨트롤러는 USB 인터페이스를 직접 지원하므로, 키보드나 마우스처럼 USB 장치로 동작할 수 있습니다. 이를 통해 보다 복잡한 인터페이스와 상호작용이 필요한 프로젝트에 적합하며, USB HID(Human Interface Device) 기능을 지원하는 프로젝트에 자주 사용됩니다.
SAM3X8E (Arduino Due)
- 제조사: Atmel
- 클록 속도: 84MHz
- 플래시 메모리: 512KB
- SRAM: 96KB
- 입출력 핀: 디지털 I/O 핀 54개(12개는 PWM 출력 가능), 아날로그 입력 핀 12개, 아날로그 출력 핀 2개
SAM3X8E는 아두이노 Due 보드에서 사용되는 ARM Cortex-M3 기반 마이크로컨트롤러로, 매우 높은 성능을 제공합니다. 84MHz의 클록 속도와 대용량 플래시 메모리(512KB), SRAM(96KB)을 갖추고 있어 복잡한 연산과 많은 메모리를 필요로 하는 고급 프로젝트에 적합합니다. Due는 32비트 아키텍처를 사용하기 때문에 더욱 정밀한 연산과 고속 처리가 가능합니다.

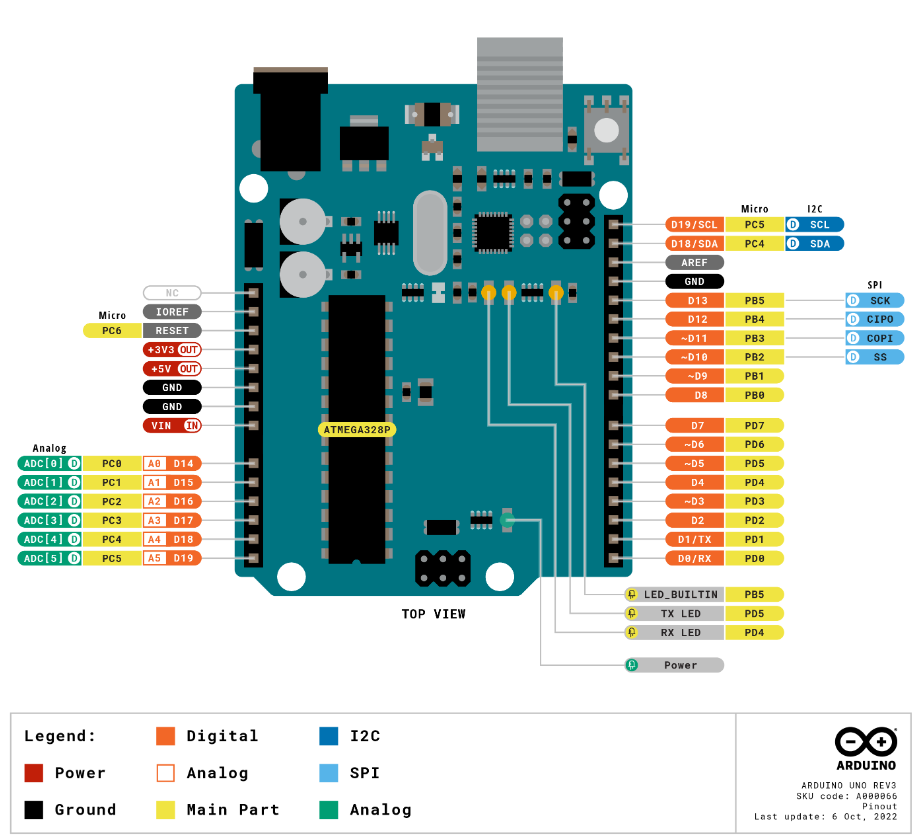

3.2. 디지털 및 아날로그 핀
아두이노는 디지털 핀과 아날로그 핀을 제공하여 외부 장치와 상호작용합니다.
- 디지털 핀: 아두이노 보드의 상단에 있는 디지털 핀(0번부터 13번까지)은 0 또는 1의 값만 처리할 수 있습니다. 즉, LED 같은 장치의 ON/OFF 제어에 사용됩니다.
- 아날로그 핀: 아날로그 핀(A0부터 A5까지)은 0부터 1023까지의 값을 읽어들여 센서와 같은 장치로부터 연속적인 데이터를 수집할 수 있습니다.

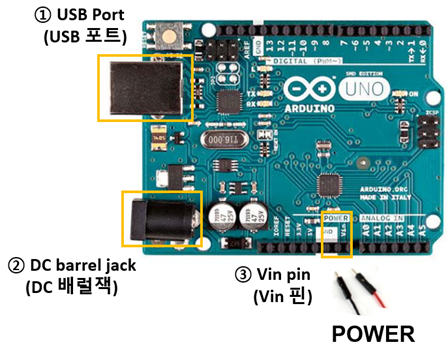

3.3. 전원 핀 (Power Pins)
아두이노는 다양한 전원 공급 옵션을 제공합니다. USB를 통해 컴퓨터에 연결하면 전원이 공급되며, Vin 핀을 통해 외부 전원(7V~12V)을 사용할 수도 있습니다. 또한 5V 핀과 3.3V 핀을 통해 외부 장치에 전원을 공급할 수 있습니다.
3.4. USB 인터페이스
아두이노는 USB 인터페이스를 통해 컴퓨터와 연결되어 프로그래밍되고, USB 전원을 통해 작동할 수 있습니다. 이를 통해 아두이노와 컴퓨터 간 데이터 송수신이 이루어지며, 아두이노의 시리얼 통신을 통해 데이터를 주고받는 기능도 수행할 수 있습니다.
아두이노 보드는 전자 공학과 소프트웨어 개발의 경계를 허물며, 사용자들이 창의적인 아이디어를 손쉽게 구현할 수 있도록 돕는 강력한 도구입니다.
이를 통해 DIY 프로젝트, IoT, 교육용 장비 등으로 아두이노는 더욱 널리 활용되고 있으며, 지속적으로 발전해 나가고 있습니다.
본 포스팅은 이러한 활동을 지원하고 전문적인 지식을 전달하고자 작성되었습니다.
